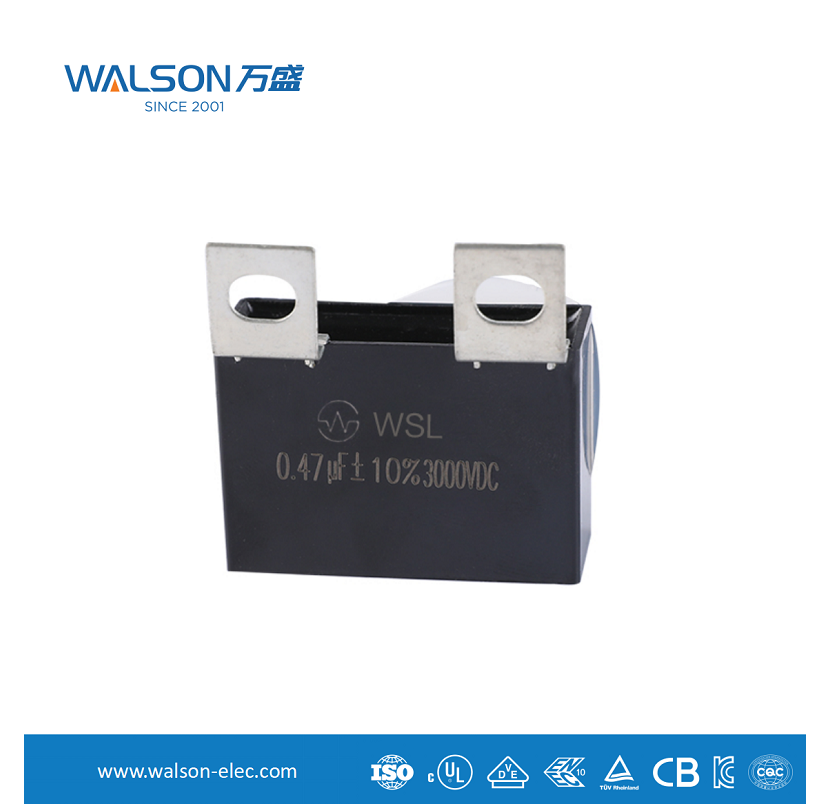

Eigenschaften und Anwendungen von Snubber-Kondensatoren

Was ist ein Snubber-Kondensator?

A Snubber-Kondensator , auch Pufferkondensator genannt , ist ein spezieller Kondensatortyp, der zur Unterdrückung von Spannungsspitzen in einem Stromkreis, zur Reduzierung elektromagnetischer Störungen und zum Schutz von Schaltgeräten dient. Es wird normalerweise in Reihe mit einem Widerstand und dann parallel zum Schaltgerät (z. B. einem IGBT, MOSFET oder Thyristor) geschaltet, das geschützt werden muss, oder mit einem Knoten, an dem ein Spannungsstoß auftritt.
Seine Kernfunktion besteht nicht darin, Energie bereitzustellen, sondern schädliche, momentan überschüssige Energie zu „absorbieren“ oder zu „puffern“.

Hauptmerkmale

Die Eigenschaften eines Snubber-Kondensators bestimmen seine Leistung und die anwendbaren Szenarien. Seine Hauptmerkmale sind wie folgt:

1. Hohe Spannungsfestigkeit und hohe Impulsfestigkeit

Es muss in der Lage sein, kurzfristigen Hochspannungsspitzen standzuhalten, die viel höher sind als die normale Betriebsspannung des Stromkreises.
Aufgrund seines Designs und seiner Materialien kann es wiederholten Stromimpulsen hoher Intensität unbeschadet standhalten.

2. Niedrige äquivalente Serieninduktivität

Dies ist einer der kritischen Parameter eines Snubber-Kondensators. Spannungsspitzen ändern sich extrem schnell, und wenn die parasitäre Induktivität des Kondensators zu groß ist, behindert sie die schnelle Stromänderung und kann die Spitze somit nicht rechtzeitig absorbieren.

Um die ESL zu reduzieren, verwenden Snubber-Kondensatoren typischerweise spezielle Strukturen, wie zum Beispiel:

Laminierte Dünnschichtstrukturen, wie etwa Polypropylenfolienkondensatoren, sind die am häufigsten verwendeten Snubber-Kondensatoren.

Flaches Paket: Reduziert die Stromschleifenfläche und damit die Induktivität.

Mehrpoliges Design: Bietet parallele interne Verbindungen, wodurch ESL und äquivalenter Serienwiderstand weiter reduziert werden.

3. Niedriger äquivalenter Serienwiderstand

Ein niedriger ESR bedeutet, dass der Kondensator bei der Energieaufnahme weniger Wärme erzeugt, was zu einem hohen Wirkungsgrad und einer langen Lebensdauer führt.
Bei Hochfrequenz-Schaltanwendungen ist der durch ESR verursachte Temperaturanstieg eine der Hauptursachen für Kondensatorausfälle.

4. Hohe Stabilität und lange Lebensdauer

Snubber-Kondensatoren werden in rauen elektrischen Umgebungen eingesetzt und erfordern Temperaturstabilität, Frequenzeigenschaften und eine lange Lebensdauer. Polypropylenfolienkondensatoren zeichnen sich in diesen Aspekten aus.

5. Schnelle Reaktionsfähigkeit

Es kann schnell auf Spannungsänderungen im Nanosekundenbereich reagieren und zeitnah laden und entladen.

Kernfunktion und Arbeitsprinzip

Einfach ausgedrückt nutzt ein Snubber-Kondensator die grundlegende Eigenschaft, dass sich die Spannung an einem Kondensator nicht abrupt ändern kann.
Wenn eine Spannungsspitze auftritt: Der Kondensator stellt einen Pfad mit niedriger Impedanz bereit, der die durch die Spitze erzeugte überschüssige Ladung sofort absorbiert (auflädt) und dadurch die Spannungsspitze „abflacht“.

Nachdem die Spannungsspitze vorüber ist: Der Kondensator gibt die gespeicherte Energie langsam über den in Reihe geschalteten Widerstand ab (entlädt ihn) und leitet die absorbierte Energie als Wärme im Widerstand ab.

Die Funktion von Vorwiderständen:

Begrenzen Sie den Entladestrom des Kondensators, um zu verhindern, dass beim Einschalten des Schaltgeräts ein übermäßiger Einschaltstrom entsteht.
Die Dämpfung kann durch einen LC-Resonanzkreis erreicht werden, der aus Kondensatoren und parasitärer Induktivität besteht, um Schwingungen zu verhindern.
Hauptanwendungsgebiete
Überspannungsschutzkondensatoren werden häufig in allen leistungselektronischen Schaltkreisen mit schnellem Schaltverhalten und induktiven Lasten eingesetzt.

1. Schaltnetzteil
Wird verwendet, um Spannungsspitzen an Leistungsschalttransistoren zu absorbieren, MOSFETs oder IGBTs zu schützen, Schaltgeräusche zu reduzieren und die elektromagnetische Verträglichkeit zu verbessern.

2. Motorantriebe und Frequenzumrichter
In einer Wechselrichterbrücke wird Spannungsüberschreitung parallel zu Leistungsgeräten wie IGBTs geschaltet, um Spannungsüberschreitungen beim Schalten zu unterdrücken, die hauptsächlich durch induktive Lasten wie Motoren und parasitäre Induktivität in den Leitungen verursacht werden. Dies ist entscheidend für den Schutz teurer Leistungsmodule.

3. Leistungsfaktorkorrekturschaltung
In PFC-Boost-Schaltungen tragen Pufferschaltungen dazu bei, die Spannung an Schaltknoten zu glätten und so die Effizienz und Zuverlässigkeit zu verbessern.

4. Wechselrichter/Konverter
In Geräten wie Solarwechselrichtern und USVs wird es zum Schutz der Hauptstromschaltgeräte und zur Gewährleistung eines stabilen Systembetriebs eingesetzt.

5. Induktionserwärmung
Diese Anwendungen erfordern hohe Schaltfrequenzen, hohe Leistungen und extrem hohe Spannungs- und Strombelastungen, was Snubber-Kondensatoren zu einer wesentlichen Schutzkomponente macht.

6. Halbleiterlaser-Treiberschaltung
Dient zur Unterdrückung von Spitzen und Nachschwingungen des Antriebsstromimpulses und gewährleistet so die Stabilität und Lebensdauer der Laserleistung.

7. Automobilelektronik
In Motorsteuerungen und DC/DC-Wandlern für Elektrofahrzeuge/Hybridfahrzeuge ist die Arbeitsumgebung rau und die Anforderungen an die Zuverlässigkeit extrem hoch, weshalb Hochleistungs-Dämpfungskondensatoren weit verbreitet sind.

8. Induktionsherd
Das Absorbieren der Sperrspitzenspannung am Leistungstransistor ist eine typische kostengünstige und hochzuverlässige Anwendung.
