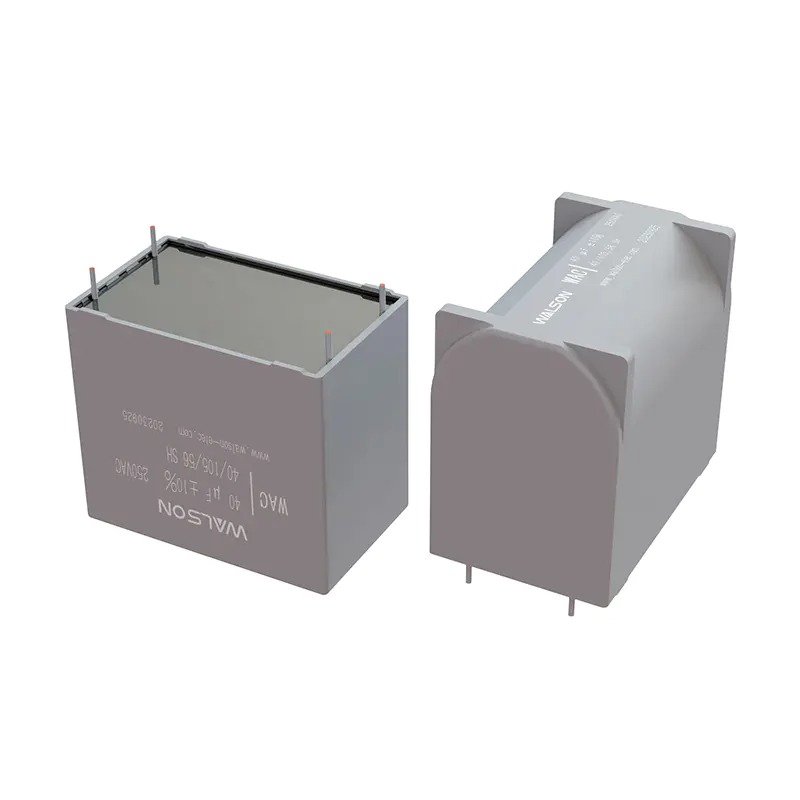

Anwendung von Wechselstromfilterkondensatoren für PCB in Wechselrichtern

Vorteile metallisierter Polypropylenfilmdielektrika

Hochdielektrische konstante, leistungsstarke Energiespeicherung

Der metallisierte Polypropylenfilm hat eine hohe Dielektrizitätskonstante, mit der Kondensatoren mehr Ladung in einem begrenzten Raum speichern können. Im Wechselrichterfilterkreis hilft eine ausreichende Ladungsspeicher, um Stromschwankungen effizienter zu bewältigen, Ladungen schnell absorbieren und freigeben, den Spannungsausgang stabilisieren und einen reibungslosen Betrieb des Wechselrichters gewährleisten. In dem Anwendungsszenario, in dem der Motor häufig gestartet und gestoppt wird, kann der konstante hochdielektrische konstante Polypropylenfilter -Wechselstromfilterkondensator schnell auf Stromänderungen reagieren, einen plötzlichen Anstieg und Abfall der Spannung vermeiden und den Motor- und andere Schaltkomponenten schützen.

Niedriger dielektrischer Verlust, Energieeinsparung und hoher Effizienz

Sein dielektrischer Verlust ist extrem niedrig, was beim Aufladen und Entladen weniger Energieverlust bedeutet. Wenn der Wechselrichter für lange Zeit kontinuierlich läuft, kann das niedrige Verlustcharakteristik die Wärmeerzeugung des Kondensators selbst verringern, die Effizienz der elektrischen Energieverwendung verbessern und unnötige Energieabfälle verringern. Wenn viele Wechselrichter gleichzeitig in einer großen industriellen Produktionslinie ausgeführt werden, kann die Verwendung von Wechselstrom-Kondensatoren mit niedrigem Dielektrikum mit Dielektrizitätsverlust den Energieverbrauch langfristig erheblich verringern und Unternehmen erhebliche Stromausgaben einsparen.
Hoher Isolationsresistenz, stabil und zuverlässig
Die hohen Isolationsresistenzeigenschaften des metallisierten Polypropylenfilms verhindern effektiv erzeugt und gewährleisten eine stabile Leistung von Kondensatoren. In der komplexen elektromagnetischen Umgebung des Wechselrichters kann ein hoher Isolationswiderstand verhindern, dass externe Interferenzen den Betrieb des Kondensators beeinflussen, einen konsistenten Filterungseffekt gewährleisten und die Zuverlässigkeit des Wechselrichtersystems verbessern. In einer industriellen Umgebung mit starker elektromagnetischer Interferenz können beispielsweise Wechselstromfilterkondensatoren auf einem metallisierten Polypropylenfilm stabil funktionieren und für den Wechselrichter einen zuverlässigen Filterschutz bieten. ​
Gute Selbstheilungseigenschaften, verlängertes Leben
Das Medium hat eine einzigartige Selbstheilungsfähigkeit. Wenn innerhalb des Kondensators ein lokaler Zusammenbruch auftritt, verdampft der metallisierte Film um den Pannungspunkt sofort, isoliert den Fehlerpunkt und restauriert den Kondensator in den normalen Betrieb. Diese Funktion erweitert die Lebensdauer des Kondensators im Wechselrichter erheblich und verringert die Ausfallzeiten und Wartungszeiten der Ausrüstung und die Kosten, die durch den Ausfall des Kondensators verursacht werden. Beispielsweise können die Selbstheilungseigenschaften des Wechselstromfilterkondensators in chemischen Produktionsanlagen, die ununterbrochen arbeiten, den langfristigen stabilen Betrieb des Wechselrichters sicherstellen und die Produktionskontinuität sicherstellen.
Arbeitsmechanismus im Wechselrichter
Erstellen Sie die LC -Filterkreislauf, um die Harmonischen genau herauszufiltern
In der Wechselrichterschaltung ist der aus Wechselstromfilterkondensatoren und -Reaktoren bestehende LC -Filterkreis die Kernstruktur für die Auslöschung von Harmonischen. Im Prinzip stellen Kondensatoren und Reaktoren unterschiedliche Impedanzeigenschaften für Strömungen unterschiedlicher Frequenzen auf. Die beiden sind wie stillschweigende Partner, die diese Eigenschaften verwenden, um eine präzise "harmonische Barriere" zu erstellen. ​
Kondensatoren haben die Eigenschaften, "hohe Frequenzen zu bestehen und niedrige Frequenzen zu blockieren". Wenn ein Strom, der eine große Anzahl von Harmonischen enthält, durchquert, können hochfrequente harmonische Ströme relativ leicht durch den Kondensator gelangen. Der Reaktor ist genau das Gegenteil. Es "übergeht niedrige Frequenzen und blockiert hohe Frequenzen". Es zeigt eine hohe Impedanz für hochfrequente harmonische Strömungen und behindert ihre Passage. Wenn die beiden in Reihe oder parallel zur Bildung eines LC -Filterkreislaufs angeschlossen sind, können Harmonische in einem bestimmten Frequenzbereich genau gefiltert werden. ​
Im tatsächlichen Betrieb sind die vom Wechselrichter erzeugten harmonischen Komponenten komplex und deckt die Harmonischen mit mehreren Frequenzen in hohem Bestellung ab. Der LC -Filterkreis kann den harmonischen Strom einer bestimmten Frequenz nach den Entwurfsanforderungen an den Filterzweig leiten. Für Harmonische mit hoher Ordnung einer bestimmten Frequenz passt der LC-Filterkreis die Parameter des Kondensators und des Reaktors ein, damit die Harmonischen dieser Frequenz extrem geringe Impedanz aufweisen, so dass der harmonische Strom für den Filterzweig, anstatt die Leistungsnutzung und den Einfluss auf die Auswirkung des Auswirkungens der Auswirkungen des Auswirkungens der Auswirkungen auf die Auswirkung des Auswirkungens der Auswirkungen des Auswirkungens der Auswirkungen auf die Ausgabe der Ausgabe zu ermitteln. ​
Darüber hinaus muss das Design des LC -Filterkreises auch den Betriebsfrequenzbereich, die Lasteigenschaften und die harmonische Verteilung des Wechselrichters berücksichtigen. In verschiedenen Anwendungsszenarien sind die Häufigkeit und Amplitude der Harmonischen unterschiedlich, sodass die Parameter des LC -Filterschaltungskreises sorgfältig berechnet und debugiert werden müssen, um sicherzustellen, dass der beste Filterungseffekt im gesamten Betriebsfrequenzbereich spielen kann. ​
Glatte DC -Busspannung und Stabilisierung der Stromversorgung
Wechselstromfilterkondensator für PCB ist mit der DC -Busseite des Wechselrichters verbunden und spielt eine unverzichtbare Rolle bei der Stabilisierung der Gleichspannung. Der Arbeitsprozess des Wechselrichters ist ein AC-DC-AC-Konvertierungsprozess. In der Korrekturverbindung der Konvertierung von AC in DC und der anschließenden Wechselrichterverbindung von DC in AC wird die DC -Busspannung durch viele Faktoren beeinflusst und schwankt.
Einerseits kann die Wechselstromeingangsspannung selbst instabil sein, wie z. B. Schwankungen der Spannungsamplitude, Frequenz -Offsets usw. Diese Änderungen werden direkt in der DC -Busspannung reflektiert. Andererseits verursacht die Schaltwirkung der Leistungsgeräte im Wechselrichter auch Wellen in der DC -Busspannung. Wenn beispielsweise die Stromversorgungsgeräte schnell ein- und ausgeschaltet werden, treten im DC -Bus sofortige Stromänderungen auf, was zu Spannungsschwankungen führt. ​
Zu diesem Zeitpunkt ist der Wechselstromfilterkondensator wie ein "Stabilisator", der seine eigenen Lade- und Entladungseigenschaften verwendet, um diese Spannungsschwankungen zu glätten. Wenn die DC -Busspannung einen Peak erreicht, absorbiert der Kondensator schnell überschüssige Ladung und speichert die elektrische Energie in Form von elektrischer Feldenergie. Wenn die Spannung ein Tal erreicht, löst der Kondensator die gespeicherte Ladung rechtzeitig frei, um die Spannung zu ergänzen, so dass die DC -Busspannung auf einem relativ stabilen Niveau bleibt. ​
Die stabile DC -Busspannung ist für den normalen Betrieb des Wechselrichters von entscheidender Bedeutung. Es bietet eine stabile Stromversorgungsgrundlage für die nachfolgende Wechselrichterverbindung, um sicherzustellen, dass die Wechselrichterschaltung eine stabile Wechselspannung ausgeben kann und damit den Motor reibungslos verläuft. Wenn die DC -Busspannung instabil ist, schwankt auch der Wechselspannungsausgang durch den Wechselrichter, was zu einem instabilen Motordrehmoment, Vibration, Erwärmung und anderen Problemen führt und sogar den Motor- und andere Schaltkomponenten beschädigen kann. Daher ist die Rolle von Wechselstromfilterkondensatoren bei der Glättung der DC -Busspannung eine wichtige Verbindung, um den zuverlässigen Betrieb des Wechselrichters zu gewährleisten. ​
Spezifische Anwendungsszenarien
Industriemotorantriebssystem
In verschiedenen Motorantriebsgeräten in der Fabrik wird der Wechselrichter verwendet, um die Motordrehzahl so einzustellen, dass sie unterschiedliche Produktionsanforderungen entsprechen. Wechselstromfilterkondensatoren können die Harmonischen effektiv herausfiltern, die motorische Erwärmung und Vibration reduzieren, die Effizienz und Stabilität des Motorbetriebs verbessern und die Lebensdauer des Motors verlängern. In den Webstühlen von Textilfabriken und Werkzeugmaschinen in Maschinenfabriken sorgen beispielsweise Wechselstromfilterkondensatoren für den reibungslosen Betrieb des Motors und verbessern die Produktqualität und die Produktionseffizienz. ​
Lüfter- und Wasserpumpenkontrollsystem
Lüfter und Wasserpumpen sind im Industriegebiet häufige energieverbrauchende Ausrüstung. Energieeinsparung kann erreicht werden, indem ihre Geschwindigkeit durch Wechselrichter angepasst wird. Wechselstromfilterkondensatoren können Harmonische unterdrücken und verhindern, dass Harmonische Lüfter- und Wasserpumpenmotoren beschädigen und gleichzeitig den Leistungsfaktor verbessern und die Gitterverluste reduzieren. In den Belüftungssystemen großer Einkaufszentren und Bürogebäude sowie in industriellen Kühlwasserzirkulationssystemen sorgen Wechselstromfilterkondensatoren für den stabilen und effizienten Betrieb von Lüftern und Wasserpumpen, wodurch die Energieeinsparung und die Verringerung des Verbrauchs erreicht werden. ​
Aufzugsantriebssystem
Der reibungslose Betrieb von Aufzügen ist entscheidend für die Sicherheit und den Komfort der Beifahrer. Der Wechselrichter steuert die Beschleunigung, Verlangsamung und den reibungslosen Betrieb des Aufzugsmotors. Der Wechselstromfilterkondensator filtert Harmonische aus, reduziert die Pulsation des Motordrehmoments, läuft den Aufzug reibungsloser, beginnt und stoppt reibungsloser und verbessert das Fahrgasterlebnis. Im Aufzugssystem von Hochhausgebäuden sind Wechselstromfilterkondensatoren Schlüsselkomponenten, um den stabilen Betrieb von Aufzügen sicherzustellen. ​
Auswahlpunkte
Kapazitätswert Matching
Bestimmen Sie den Kapazitätswert anhand der Wechselrichterleistung, Betriebsfrequenz und Lasteigenschaften. Je größer die Leistung und je häufiger sich die Last ändert, desto größer ist der erforderliche Kapazitätswert. Wenn der Kapazitätswert zu klein ist, ist der Filtereffekt schlecht; Wenn der Kapazitätswert zu groß ist, kann er zu übermäßigem Startstrom und zu steigenden Kosten und Volumen führen. Beispielsweise gibt es einen signifikanten Unterschied im erforderlichen Kapazitätswert für Lichtladergeräte, die von einem Wechselrichter und schwerer Lastausrüstung angetrieben werden, die von einem Wechselrichter mit großer Leistung angetrieben werden.
Nennspannungsanpassung
Die Nennspannung muss höher sein als die maximale Wechselspannungspeak, die auftreten kann, wenn der Wechselrichter funktioniert, und ein bestimmter Sicherheitsmarge muss reserviert werden. Wenn die tatsächliche Arbeitsspannung die Nennspannung überschreitet, kann der Kondensator abgebaut und beschädigt werden. Für gemeinsame dreiphasige Wechselrichter sollte ein Wechselstromfilterkondensator mit einer geeigneten Nennspannung ausgewählt werden. ​
Frequenzeigenschaften stimmen überein
Verschiedene metallisierte Polypropylenfilm -Wechselstromfilterkondensatoren haben unterschiedliche Aufführungen in unterschiedlichen Frequenzbereichen. Es ist notwendig, Produkte mit Frequenzmerkmalen anpassungsanpassungsbezogen nach dem Hauptfrequenzbereich der vom Wechselrichter erzeugten Harmonischen auszuwählen, um eine effektive Filterung während des gesamten Betriebsfrequenzbereichs zu gewährleisten. Zum Beispiel haben einige Kondensatoren gute Filtereffekte im Niederfrequenzband, während andere im Hochfrequenzband gut abschneiden. Die Auswahl sollte auf der tatsächlichen harmonischen Frequenzverteilung basieren. ​
Temperaturmerkmale berücksichtigt
Wenn der Wechselrichter funktioniert, erzeugt er Wärme, wodurch die Umgebungstemperatur erhöht wird. Daher ist es erforderlich, Wechselstromfilterkondensatoren mit guten Temperatureigenschaften und stabilem Betrieb in Hochtemperaturumgebungen auszuwählen, um sicherzustellen, dass die Kondensatorleistung unter verschiedenen Temperaturbedingungen stabil ist und den normalen Betrieb des Wechselrichters beibehält
