Analyse der Kondensatorimpedanz und ESR -Frequenzeigenschaften

1. Einführung
Die Frequenzeigenschaften der Impedanz eines Kondensators (| Z |) und der Equivalent Series Resistenz (ESR) sind entscheidend für die Bewertung seiner Leistung im Schaltungsdesign, insbesondere bei der Rauschunterdrückung und Spannungsstabilisierung. Dieser Artikel erklärt diese Eigenschaften systematisch, indem ideale und reale Kondensatoren verglichen werden, die von Formeln und Grafiken unterstützt werden.

2. ideales Kondensatorverhalten

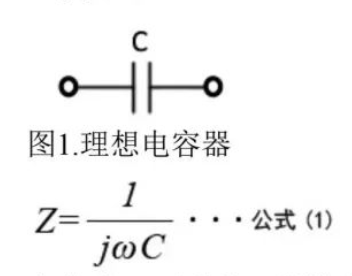

Die Impedanz eines idealen Kondensators ist rein kapazitiv:

wobei ω Winkelfrequenz und cis -Kapazität ist. Wie in Abbildung 1 gezeigt, wird ∣z∣rassen umgekehrt mit der Frequenz (Abbildung 2) und ESR Null (keine Verluste).

3. Verhalten des echten Kondensators

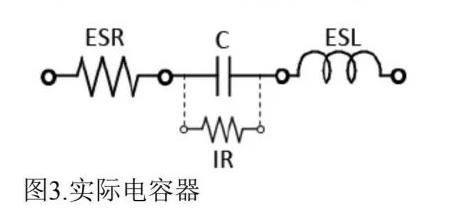

Reale Kondensatoren zeigen parasitäre Effekte (Abbildung 3):

ESR: Verursacht durch dielektrische Verlust und Elektrodenwiderstand.
ESL: Parasitäre Induktivität aus Elektroden oder Leitungen.

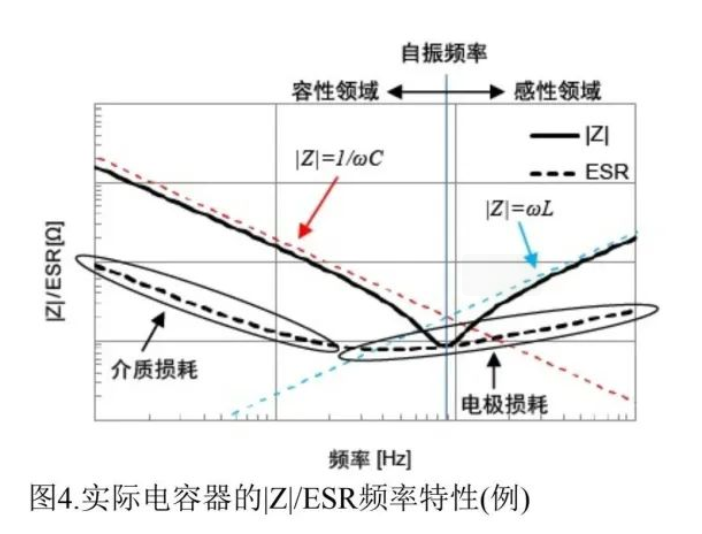

Ihr Frequenzgang folgt einem V-Kurve (Abbildung 4):

Niederfrequenzbereich (Kapazitive Region) : ∣z∣ = 1/ωc, ESR dominiert von dielektrischem Verlust.
Resonanzpunkt : ∣z∣Reaches Minimum (∣z∣ = esr) und definiert die Selbstresonanzfrequenz.
Hochfrequenzbereich (induktive Region) : ∣z∣ = ωl, ESR von Hautwirkung beeinflusst.

4. Vergleich der Kondensatortypen

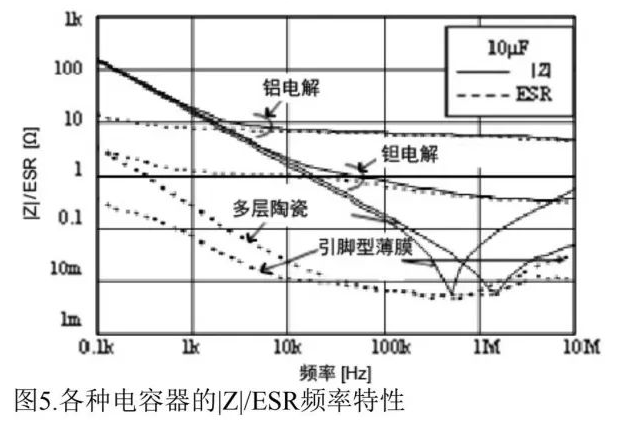

Für 10 μF Kondensatoren (Abbildung 5):

Aluminiumelektrolyt: Hoher ESR bei hohen Frequenzen (aufgrund des Elektrolytwiderstands).
Mehrschichtiger Keramik: Hervorragende Hochfrequenzleistung mit niedrigem ESR.
Filmkondensatoren: Niedrige ESL, ideal für Hochfrequenzanwendungen.

5. Schlussfolgerung
In hochfrequenten Schaltungen müssen ESR und ESL sorgfältig berücksichtigt werden. Designer sollten Kondensatoren basierend auf Frequenzanforderungen auswählen, z.
